Instalasi Kabel UTP dengan Konektor RJ 45

Kali ini ane akan membahas cara instalasi kabel UTP dengan konektor RJ45
ada 2 cara pemasangan kabel UTP :

1. Straigh / lurus
2. Cross/menyilang


Alat yang perlu dipersiapkan :

1. Tang Krimping

2. Kabel UTP

3. Konektor RJ45

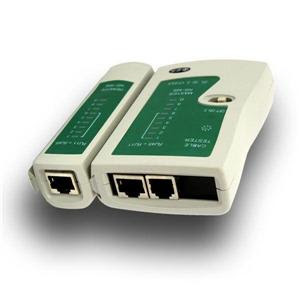

4. Tester Jaringan


Langkah-langkahnya :

• Kelupas kulit kabel UTP kira-kira 2-3cm sampai terlihat bagian kabel UTP yang terdiri 8 warna

• Urutkan kabel sesuai dengan jenis pemasangan yang akan digunakan (kali ini kita akan membuat Straigh cable)

  1. Putih orange
  2. orange
  3. putih hijau
  4. biru
  5. putih biru
  6. hijau
  7. putih cokelat
  8. cokelat

• Potong ujun kabel menggunakan tang crimping dengan rata

• Masukkan ujung kabel ke dalam konektor RJ 45, pastikan urutannya tidak berubah

• Masukkan konektor yang telah dipasangi kabel UTP tersebut ke dalam Tang crimping, tekan tang crimping sampai bagian Pin pin di konektor menancap di ujung ujung kabel

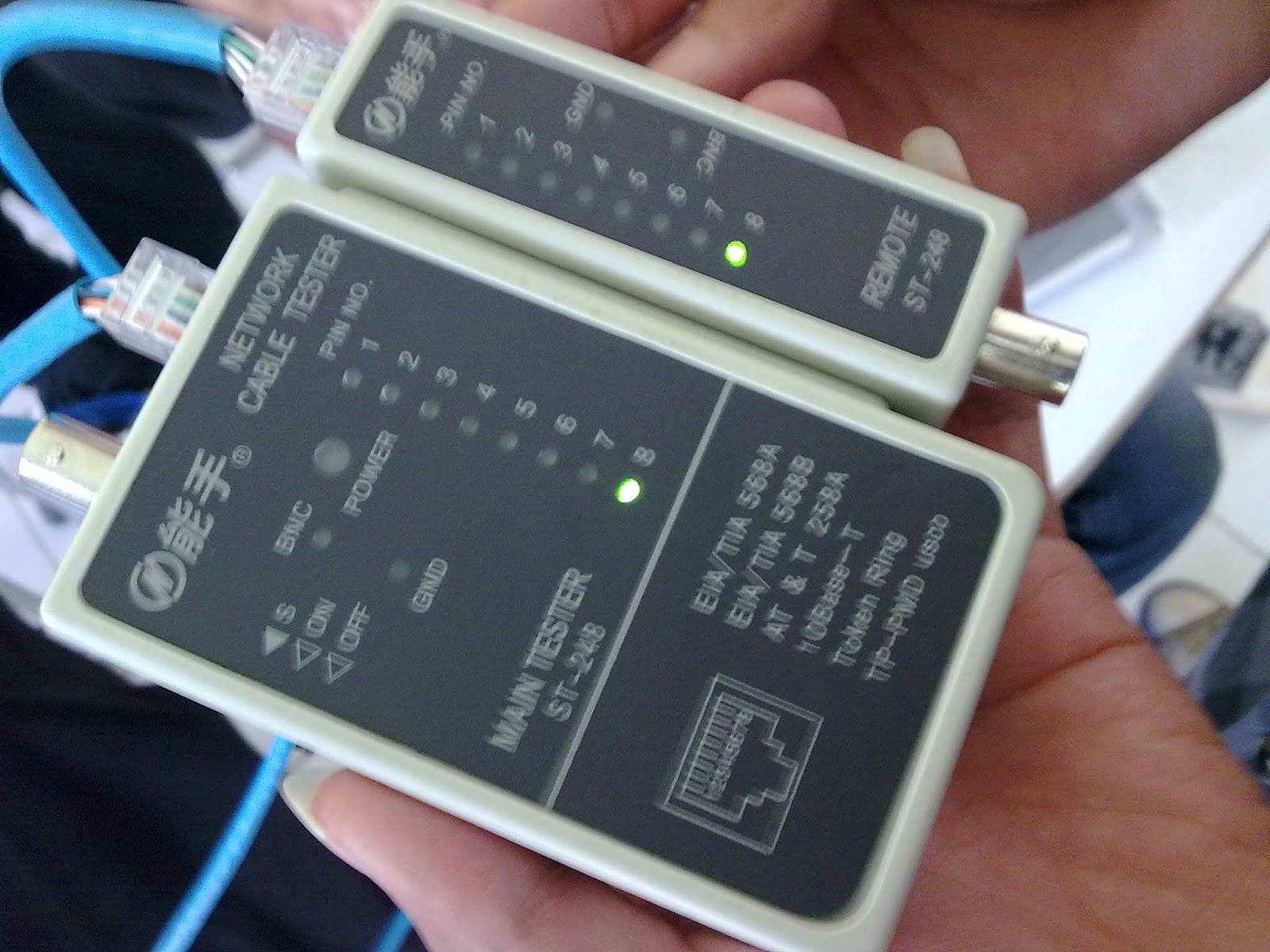

• Periksa dengan menggunakan tester jaringan, apabila sudah hidup semua, berarti kabel yang agan buat sudah bisa digunakan.


Demikian tips membuat cabel LAN dengan Konektor RJ 45
kalau ada yang kurang jelas bisa ditanyakan di kolom komentar.
